解析結果
きもと 様 ・ カーボンフェザー ・ 2026/06/01 解析✓ 解析完了 · 23秒⚙ GPT-4o Vision ＋ Claude図面ビューア

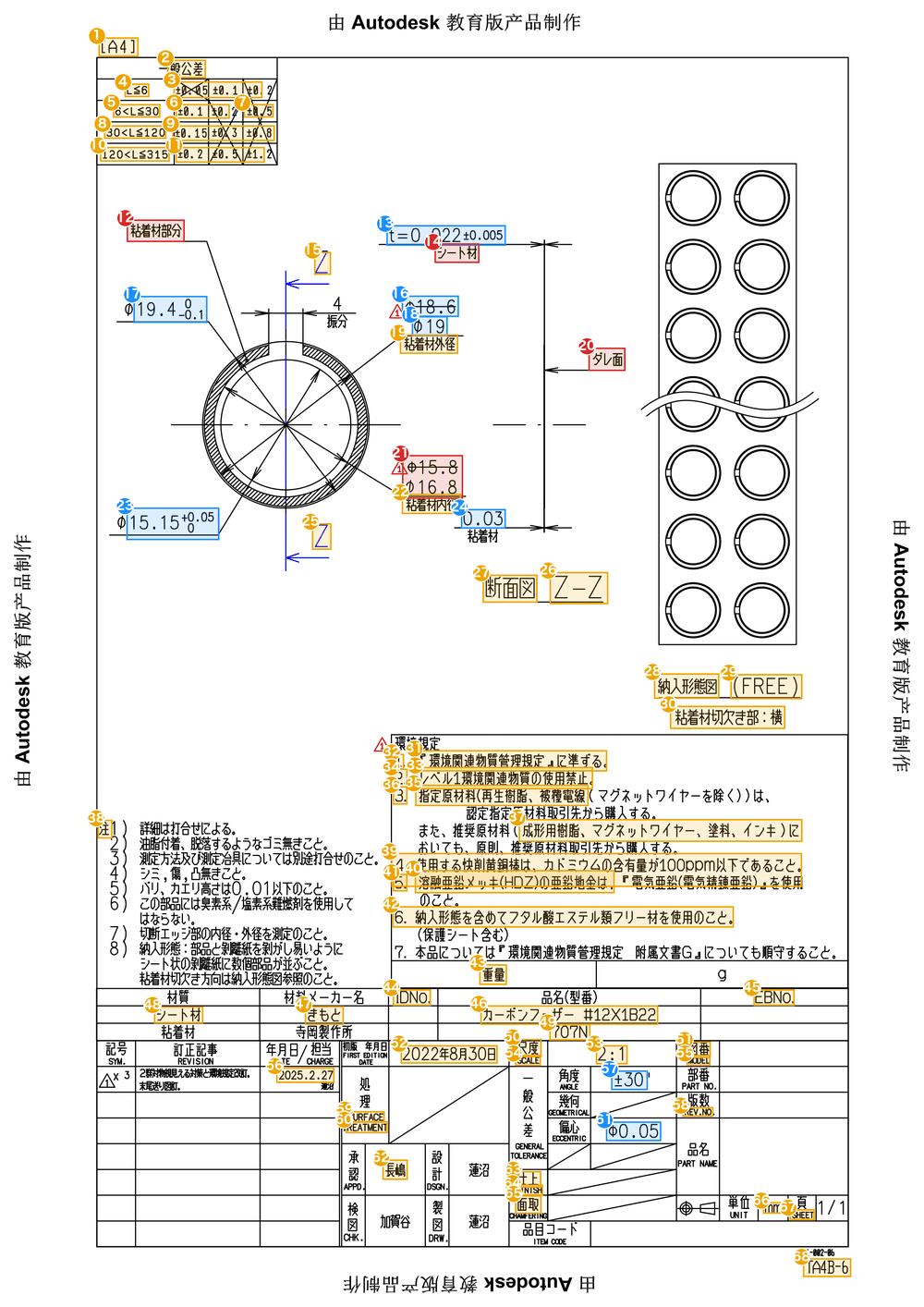

MP011240-0001 ・ A4 ・ 2:1
寸法規格 (Dimension)外観規格 (Appearance)その他品質規格 (Other)
要確認
要相談
要相談
対応可否：要確認
抽出された規格のうち 7 件が能力境界値・要協議に該当します。受注前に技術確認を推奨します。
根拠：D3 t = 0.022 ±0.005 — 板厚 22μm は自社加工能力（最小板厚 0.02mm）の境界値。受注前に技術確認を推奨。
18
抽出項目
89%
平均信頼度
7
要確認項目
D1φ19.4 −0.1/0本体 外径95%OCR
D2φ15.15 +0.05/0本体 内径91%Vision
D3t = 0.022 ±0.005シート厚要確認Vision
D4φ18.6粘着材 外径 ・ 公差は一般公差 (JIS B 0405 精級, L≤30) 推定 ±0.190%OCR
D5φ19粘着材 外径 ・ 一般公差推定 ±0.193%OCR
D6φ15.8粘着材 内径 ・ 一般公差推定 ±0.192%OCR
D7φ16.8粘着材 内径 ・ 一般公差推定 ±0.190%OCR
D80.03粘着材 厚 ・ 一般公差 (L≤6 精級) 推定 ±0.0589%OCR
D94 振分均等配置要確認Vision
A1油脂付着・脱落するゴミ無きこと社内基準「異物付着なし」に一致86%Vision
A2シミ・傷・凸 無きこと社内基準「外観欠陥なし」に一致82%Vision
A3バリ・カエリ高さ ≤ 0.01社内能力 ≤0.02 より厳しいが対応可90%Vision
O1詳細は打合せによる注記 ・ 手続き指示要確認OCR
O2測定方法・測定治具は別途打合せのこと注記 ・ 手続き指示要確認OCR
O3臭素系・塩素系 難燃剤 使用禁止注記 ・ 環境コンプライアンス要確認Vision
O4切断エッジ部の内径・外径を測定のこと注記 ・ QC 手順 ・ 標準検査に一致91%OCR
O5納入形態：部品と剥離紙のシート状注記 ・ 梱包要確認Vision
O6フタル酸エステル類フリー材を使用 ・ 環境関連物質管理規定 附属文書G 準拠注記 ・ 環境コンプライアンス要確認Vision
